Loại dây & cáp Cadivi sử dụng trong hệ thống điện trong nhà ở – KB Electric LOẠI DÂY & CÁP CADIVI SỬ DỤNG TRONG HỆ THỐNG ĐIỆN TRONG NHÀ Ở

tôi. loại cáp & amp; cáp cadivi dùng trong lắp đặt điện trong nhà ở.

1. loại dây và cáp cadivi

cáp song công có các đặc điểm sau:

– du-cv: cách điện pvc. nhiệt độ làm việc tối đa của dây dẫn là 70ºc.

– du-cx: cách ly xlpe. nhiệt độ làm việc lớn nhất của dây dẫn là 90.

mức điện áp: 0,6 / 1 kv

2. Cáp quadruplex Qu – CV, Qu-CX (Hình 2): để dẫn nguồn điện ba pha bốn dây từ trụ điện ngoài đường vào đầu nhà. Cáp có 4 lõi, ruột dẫn gồm nhiều sợi đồng mềm xoắn đồng tâm.

Cáp quadruplex có đặc điểm sau:

– qu-cv: cách điện pvc. nhiệt độ làm việc tối đa của dây dẫn là 70ºc.

– qu-cx: cách ly xlpe. nhiệt độ làm việc lớn nhất của dây dẫn là 90.

mức điện áp: 0,6 / 1 kv

3. Cáp điện kế DK-CVV, DK-CXV (Hình 3,4):

*Phân biệt theo số lõi: Loại 2 lõi để dẫn nguồn điện 1 pha 2 dây từ đầu nhà đến điện kế; Loại 4 lõi để dẫn nguồn điện 3 pha 4 dây từ đầu nhà đến điện kế.

* phân biệt bằng vật liệu cách điện:

– dk-cvv: ruột đồng, cách điện pvc, có băng nhôm chống trộm, vỏ pvc. nhiệt độ làm việc tối đa của dây dẫn là 70ºc.

– dk-cxv: ruột đồng, cách điện xlpe, có băng nhôm chống trộm, vỏ nhựa pvc … nhiệt độ làm việc tối đa của ruột dẫn là 90.

mức điện áp: 0,6 / 1 kv

4. Dây trơn cứng VC (Hình 5): ruột dẫn là một sợi đồng mềm, bọc cách điện PVC, Nhiệt độ làm việc của ruột dẫn tối đa là 70, sử dụng làm đường dây phân phối và cung cấp. Trên thị trường, CADIVI có dây VC quy cách 1,5; 2,5; 4; 6; 10.

Cấp điện áp: 450/750V.

5. Dây điện lực CV (Hình 6): ruột dẫn là nhiều sợi đồng mềm xoắn đồng tâm, bọc cách điện PVC, nhiệt độ làm việc của ruột dẫn tối đa là 70, sử dụng làm đường dây phân phối và cung cấp.

Trên thị trường, CADIVI có dây CV quy cách 1,5; 2,5; 4; 6; 10; 16 mm2

mức điện áp: 450 / 750v.

Cáp nguồn cv có ưu điểm là mềm dẻo, khó đứt, dễ kết nối và dễ luồn qua các đường ống cong.

6. Dây điện lực CX (Hình 7): ruột dẫn là nhiều sợi đồng mềm xoắn đồng tâm, bọc cách điện XLPE, nhiệt độ làm việc của ruột dẫn tối đa là 90, sử dụng làm đường dây phân phối chính và phụ.

Trên thị trường, CADIVI có dây CV quy cách 1,5; 2,5; 4; 6; 10; 16 mm2

mức điện áp: 0,6 / 1kv.

7. Dây đôi mềm ôvan VCmo (Hình 8): ruột dẫn là nhiều sợi đồng mềm xoắn chùm, cách điện PVC, vỏ PVC. Sử dụng trong chiếu sáng, cho các ổ cắm di động dùng cho quạt,máy vi tính, TV, video, audio, máy khoan, máy mài tay, hoặc các thiết bị dân dụng khác. Trên thị trường, CADIVI có dây VCmo đủ các quy cách (2×0,75; 2×1,0; 2×1,5; 2×2,5 mm2)

Cấp điện áp: 300/500V.

8. Dây đôi lực CVV, CXV (Hình 9, 10): ruột dẫn gồm nhiều sợi đồng xoắn đồng tâm, cách điện PVC hay XLPE tạo thành lõi, cáp gồm 1, 2, 3 hoặc 4 lõi, vỏ PVC. Sử dụng làm đường dây phân phối, cung cấp điện cho động cơ, bơm nước, máy nước nóng, máy lạnh. Trên thị trường, CADIVI có cáp CVV, CXV đủ các quy cách 1; 1,5; 2,5; 4; 6; 10; 16 mm2)

Cấp điện áp: 300/500V hoặc 0,6/1kV.

9. Dây điện lực chậm cháy CV/FRT (Hình 11): ruột dẫn gồm nhiều sợi đồng xoắn đồng tâm, cách điện PVC chậm cháy. Nhiệt độ làm việc của ruột dẫn tối đa là 70.

Cấp điện áp: 450/750V hoặc 0,6/1kV.

10. Cáp điện lực chậm cháy CXV/FRT (Hình 12): ruột dẫn gồm nhiều sợi đồng xoắn đồng tâm, cách điện XLPE tạo thành một lõi. Cáp gồm 1, 2, 3 hoặc 4 lõi, vỏ PVC chậm cháy. Nhiệt độ làm việc của ruột dẫn tối đa là 90.

Dây và cáp chậm cháy FRT của CADIVI, khi có cháy, có đặc điểm truyền lửa chậm nên khó bắt cháy.

mức điện áp: 0,6 / 1kv.

11. Cáp điện lực chậm cháy, ít khói và khí độc CXE/FRT-LSHF (Hình 13):

Ruột dẫn gồm nhiều sợi đồng xoắn đồng tâm, cách điện XLPE tạo thành một lõi. Cáp gồm 1, 2, 3 hoặc 4 lõi, vỏ LSHF. Khi có cháy, cáp điện thường sinh ra khói, hơi độc và khí halogen làm che khuất tầm nhìn và gây hại cho người và thiết bị. Cáp chậm cháy ít khói và khí độc LSHF có đặc điểm sau:

không khói: cáp lshf khi có hỏa hoạn không tạo ra nhiều khói, giữ an toàn cho những khu vực đông người qua đó dễ dàng thoát hiểm.

-không sinh ra khí halogen: cáp lshf khi có cháy không tạo ra khí halogen, không sinh ra axit clohiđric gây độc hại cho người và thiết bị.

– cáp truyền lửa chậm nên khó bắt lửa và ngăn cháy lan.

trên thị trường, cadivi có dây và cáp chống cháy đủ quy cách 1; 1,5; 2,5; 4; 6; mười; 16mm2…

mức điện áp: 0,6 / 1kv.

12. Dây điện lực chống cháy CV/FR (Hình 14): ruột dẫn gồm nhiều sợi đồng xoắn đồng tâm, bên ngoài giáp bằng mica chống cháy, cách điện PVC chậm cháy. Nhiệt độ làm việc của ruột dẫn tối đa là 70.

Cấp điện áp: 450/750V hoặc 0,6/1kV.

13. Cáp điện lực chậm cháy CXV/FR (Hình 15): ruột dẫn gồm nhiều sợi đồng xoắn đồng tâm, bên ngoài giáp băng mica chống cháy, cách điện XLPE tạo thành một lõi. Cáp gồm 1, 2, 3 hoặc 4 lõi, vỏ PVC chậm cháy. Nhiệt độ làm việc của ruột dẫn tối đa là 90.

Dây và cáp chậm cháy FR của CADIVI, khi có cháy, có đặc điểm truyền lửa chậm nên khó bắt cháy, chịu được nhiệt độ môi trường 950 trong thời gian 3 giờ.

mức điện áp: 0,6 / 1kv.

14. Cáp điện lực chậm cháy, ít khói và khí độc CXE/FR-LSHF (Hình 16): ruột dẫn gồm nhiều sợi đồng xoắn đồng tâm, bên ngoài giáp băng mica chống cháy, cách điện XLPE tạo thành một lõi. Cáp gồm 1, 2, 3 hoặc 4 lõi, vỏ LSHF.

Khi có cháy, cáp điện thường sinh ra khói, hơi độc và khí halogen làm che khuất tầm nhìn và gây hại cho người và thiết bị. Cáp chống cháy ít khói và khí độc LSHF có đặc điểm như sau:

không khói: cáp lshf khi có hỏa hoạn không tạo ra nhiều khói, giữ an toàn cho những khu vực đông người qua đó dễ dàng thoát hiểm.

-không sinh ra khí halogen: cáp lshf khi có cháy không tạo ra khí halogen, không sinh ra axit clohiđric gây độc hại cho người và thiết bị.

– cáp truyền lửa chậm nên khó bắt lửa và ngăn cháy lan.

-Chịu được nhiệt độ 950 trong 3 giờ mà vẫn giữ điện, không đoản mạch

trên thị trường, cadivi có dây và cáp chống cháy đủ quy cách 1; 1,5; 2,5; 4; 6; mười; 16mm2…

mức điện áp: 0,6 / 1kv.

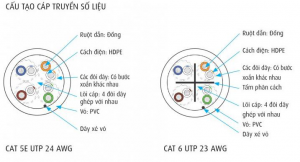

15. Cáp truyền số liệu CAT 5E UTP 24AWG và CAT 6 UTP 23AWG:

Cáp truyền số liệu CAT 5E UTP và CAT 6 UTP sử dụng lắp trong các tòa nhà, cao ốc, văn phòng,… kết nối các hệ thống máy chủ, các thiết bị đầu cuối truyền tải lên đến 100 Mhz (CAT 5E UTP) và 250 Mhz (CAT 6 UTP). Cáp phù hợp với các yêu cầu ứng dụng truyền tải hiệu suất cao ở hiện tại và tương lai như: Mạng Gigabit (Gigabit Ethernet), 100BASE-Tz, token ring, 150 Mbps ATM, 100 Mbps TP-PMD, ISDN, tín hiệu tương tự (Broadband, Base – band) và truyền tải hình ảnh kỹ thuật số và dịch vụ thoại Internet tương tự và kỹ thuật số (VoIP).

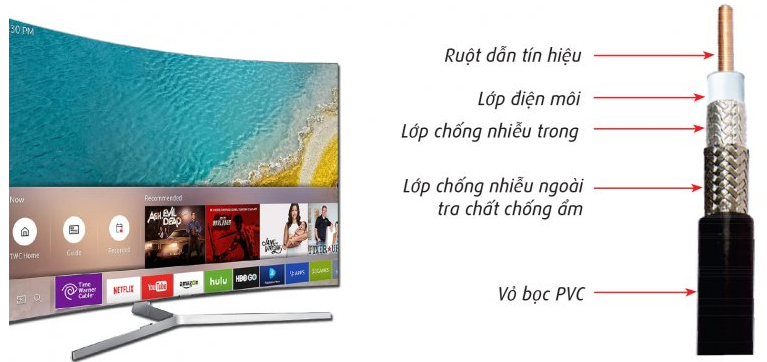

  1. Cáp đồng trục 5c-fb-jf (dành cho TV)

là một loại cáp chuyên dụng được sử dụng cho thiết bị nhận tín hiệu chất lượng cao từ vệ tinh, máy ảnh và truyền hình cáp.

có các loại thông dụng như: 5c-fb-jf, s-4c-fb, s-7c-fb… với tần số từ 90mhz đến 2150mhz, trở kháng là 75

iii.2. khả năng chịu tải của dây và cáp điện cadivi

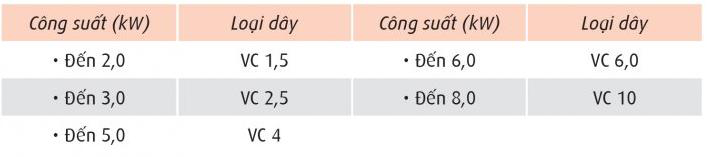

  1. single hardwire vc:

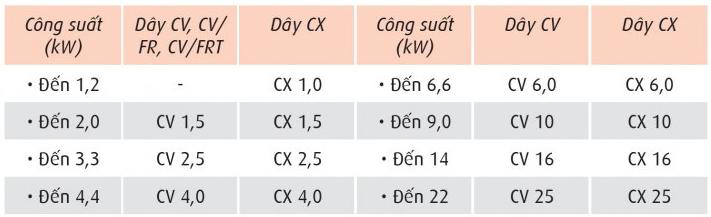

  1. cáp nguồn cv, cx, cv / fr, cv / frt

  1. cáp nguồn 2 dây cvv, cxv, cxv / fr, cxv / frt-lshf, cxe / fr-lshf: >

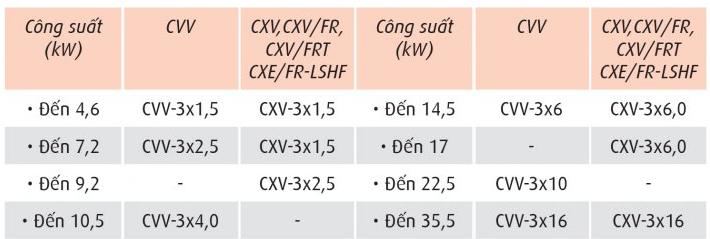

  1. cáp nguồn 3, 4 dây cvv, cxv, cxv / fr, cxv / frt, cxe / frt-lshf, cxe / fr-lshf:
