Cable tray là gì?

thang máng cáp là hệ thống hỗ trợ và dẫn hướng cho toàn bộ hệ thống dây điện trong nhà kho công nghiệp, nhà có kết cấu thép, nhà ở, trung tâm mua sắm, bệnh viện, trường học, … >

Khi tìm hiểu về hệ thống thang máng cáp , nhiều người vẫn thắc mắc về các khái niệm trong tiếng anh như cable tray là gì? , việc phân kênh của cáp có vai trò gì trong các công trình hiện nay. hiểu được điều đó, trong bài viết dưới đây, chúng tôi sẽ giúp bạn có được những kiến ​​thức cần thiết về máng cáp và sự khác biệt giữa máng cáp – kênh dẫn cáp (khay cáp).

khay-cap-thinh-phat

khay cáp / khay cáp

khay-cap-thinh-phat

khay cáp / khoan máng cáp

1. khay cáp là gì?

he-thong-khay-cap-thinh-phat

khay cáp

cable khay là tên tiếng Anh của cable khay (hay còn gọi là khay cáp đột lỗ) được sử dụng để lắp đặt các loại dây và cáp điện của dự án. máng cáp thường được thiết kế theo dạng hình hộp chữ nhật, được đục lỗ để cố định và phân loại dây dẫn, có khả năng thoát nhiệt và nước tốt.

Các khay cáp có thể được sử dụng cho các loại môi trường khác nhau và đáp ứng các yêu cầu tản nhiệt bên trong mà vẫn đảm bảo độ sạch và độ bền. Tùy theo điều kiện môi trường mà bề mặt của máng cáp sẽ được xử lý bằng các phương pháp khác nhau.

& gt; & gt; xem thêm: các vị trí có thể lắp đặt thang máng cáp

bạn có thể kiểm tra xử lý bề mặt cho máng cáp hoặc các sản phẩm tương tự như thang cáp, máng cáp trong video sau:

video: 3 phương pháp xử lý bề mặt cho khay cáp / thang cáp / máng cáp

Chức năng của khay cáp:

Hệ thống máng cáp điện có tác dụng bảo vệ, nâng đỡ và tạo trật tự cho các loại dây, cáp điện giúp chúng có thời gian sử dụng lâu dài bền bỉ hơn.

Sử dụng máng cáp giúp cho hệ thống dây điện dễ dàng thay thế, sửa chữa mà không tốn nhiều thời gian như khi sử dụng hệ thống đường ống thông thường và luồn vào trong tường như trước đây.

Hơn nữa, đảm bảo an toàn cho người sử dụng, tiết kiệm không gian, thời gian, vật tư, tiết kiệm các chi phí như: phí thiết kế, phí lắp đặt, phí bảo trì.

tăng tính thẩm mỹ tối ưu cho công trình, lắp đặt nhanh chóng và thoải mái.

& gt; & gt; còn rất nhiều thuật ngữ khác trong lĩnh vực thang máng cáp điện, có thể bạn chưa biết nghĩa của chúng trong tiếng Việt

Nếu vậy, hãy nhấp vào đây : https://thinhphatict.com/thang-mang-cap-tieng-anh-la-gi-tong-hop-but -thuat-ngu-thong-dung-nhat

2. thông số kỹ thuật của khay cáp

Cable tray là gì?

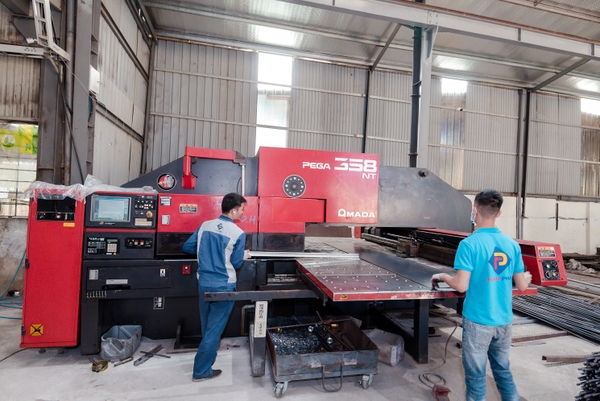

Máy đục lỗ cnc cho khay cáp / máng cáp tại thị xã phát

Cable tray là gì?

khay cáp

  • vật liệu sản xuất: tôn đen sơn tĩnh điện, tôn hoặc cuộn mạ kẽm, thép không gỉ,…
  • chiều dài thông dụng: 1000 – 3000 mm
  • chiều rộng thông dụng: 100 – 1000 mm
  • chiều cao thông dụng: 50 – 100 mm
  • độ dày: 1 – 2 mm
  • màu sắc thông dụng: xám nhạt (sơn tĩnh điện), trắng xanh lam (mạ kẽm điện phân / mạ kẽm nhúng nóng).

khay cáp có quy trình sản xuất tương tự như khay cáp, bạn có thể xem thêm trong video sau:

quy trình sản xuất máng cáp

Bạn có biết cách đặt cáp điện trong máng cáp không? tìm câu trả lời ngay tại đây!

3. hệ thống phụ kiện máng cáp

  • Giá đỡ 90º: dùng để thay đổi hướng vuông góc của máng cáp.
  • chạc vuông 3: chia hệ thống máng cáp theo 3 hướng khác nhau trong cùng một mặt phẳng, giúp chuyển hướng hoặc thay đổi chiều cao của hệ thống khay cáp so với ban đầu.
  • co cross: chia hệ thống khay cáp theo 4 hướng trong cùng một mặt phẳng.
  • co up: dùng để chuyển hướng hệ thống khay cáp vuông góc với mặt phẳng ban đầu theo hướng lên.
  • xuống: dùng để chuyển hướng hệ thống khay cáp vuông góc với mặt phẳng ban đầu theo hướng đi xuống.
  • bộ giảm tốc giữa: là khay dẫn hướng dùng để lắp đặt giữa hai máng cáp có kích thước khác nhau, đầu nối giảm độ lệch vào giữa.
  • thu nhỏ bên phải: thu nhỏ khay cáp sang bên phải.
  • thu nhỏ bên trái: thu nhỏ khay cáp sang bên trái.

4. so sánh máng cáp và máng cáp

Cable tray là gì?

hệ thống máng cáp

Trên thị trường, thang máng cáp thường bị nhầm lẫn với thang máng cáp vì chúng có kiểu dáng khá giống nhau. tuy nhiên, nếu quan sát kỹ, bạn sẽ thấy chúng có những đặc điểm khác nhau về chức năng và kết cấu.

4.1. về kết cấu

  • giống nhau:

Cả khay cáp và khay cáp đều được thiết kế theo hình hộp chữ nhật có nắp đậy.

  • một số:

máng cáp có nhiều lỗ khoan hơn máng cáp nên có trọng lượng nhẹ hơn nhưng vẫn đáp ứng được yêu cầu về hiệu quả sử dụng và tính thẩm mỹ.

4.2. về các tính năng

  • giống nhau:

mọi sự trợ giúp để quản lý và sắp xếp các loại dây dẫn tránh các tác động trực tiếp từ môi trường bên ngoài. Ngoài ra, cả hai loại thang máng cáp này còn giúp tiết kiệm không gian, chi phí, mang lại tính thẩm mỹ tối ưu nhất so với việc sử dụng các loại ống luồn dây thông thường.

  • một số:

Máng cáp thường được sử dụng để đặt cáp điện từ 1,5 đến 95mm2 với vỏ bọc PVC. Khay cáp có nắp đậy, tạo thành một hộp kín hoàn toàn, đó là lý do tại sao nó thường được sử dụng cho những môi trường có yêu cầu về độ sạch cao. máng cáp thông thường được sử dụng cho các mạch kín (ví dụ như cáp sàn) và không yêu cầu mở nhiều nắp trên.

khay cáp chứa dây dẫn từ 50mm2 trở lên và cũng có áo khoác nhựa pvc. Do được khoan lỗ nên máng cáp có khả năng thoát nhiệt và thoát nước nhanh chóng. Ngoài ra, khay cáp ít khi sử dụng có nắp đậy kín nên việc sửa chữa, thêm bớt cáp trong hộp rất tiện lợi. do đó, thang máng cáp thường được sử dụng cho môi trường ẩm thấp hoặc các công trình có nhiệt độ cao, nhằm đảm bảo khả năng tản nhiệt cho hệ thống cáp.

& gt; & gt; xem sản phẩm khay cáp thành công

& gt; & gt; tham khảo các sản phẩm thang cáp thịnh vượng
